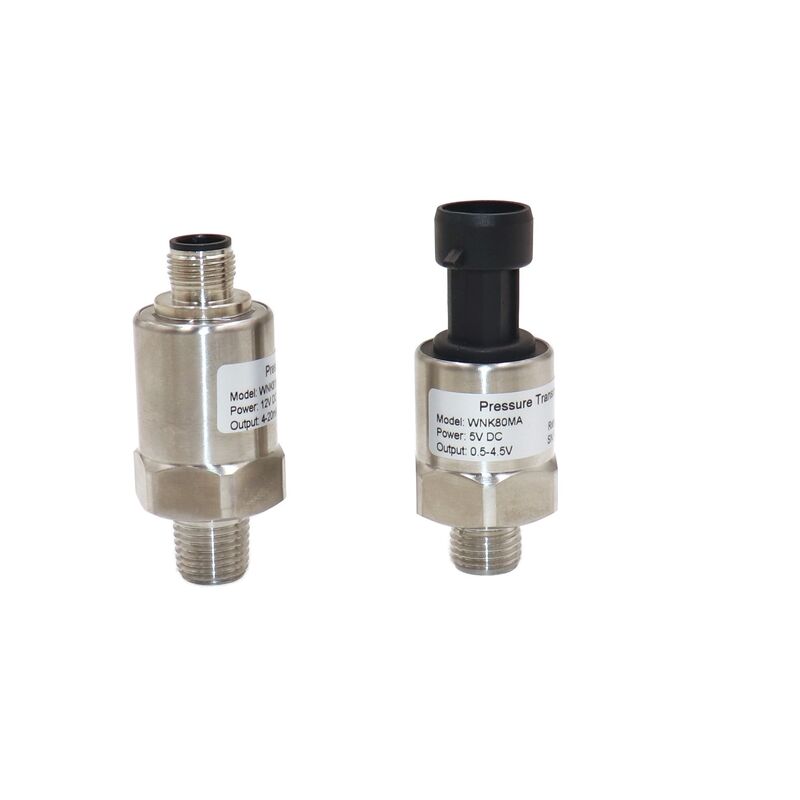

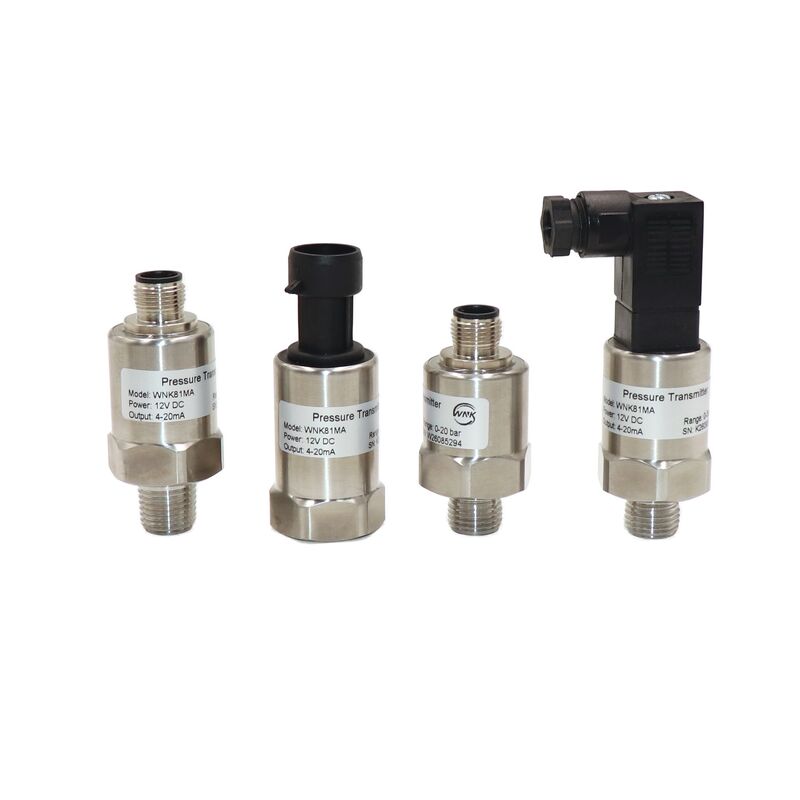

Czujnik ciśnienia wody ze stali nierdzewnej z podwójnym wyjściem i zakresem 700 bar do zastosowań przemysłowych

Czujnik ciśnienia wody WNK81ma to wysokowydajny przetwornik ciśnienia oparty na technologii piezorezystywnej, zaprojektowany do precyzyjnych pomiarów w mediach olejowych, powietrznych i gazowych. Posiadając podwójne opcje wyjściowe (napięciowe ratiometryczne 0,5-4,5V i prądowe 4-20mA) oraz wyjątkowo szeroki zakres ciśnień od -1 do 700 Bar, czujnik ten zapewnia doskonałą wszechstronność w zastosowaniach automatyki przemysłowej, systemach hydraulicznych, sterowaniu pneumatycznym i monitorowaniu procesów. Posiadający certyfikaty CE i ROHS, WNK81ma spełnia międzynarodowe standardy jakości i zgodności z przepisami środowiskowymi.Kluczowe cechy

Elastyczność podwójnego wyjścia:

• Jednoczesne lub wybieralne wyjście napięciowe ratiometryczne 0,5-4,5V i dwuprzewodowe wyjście prądowe 4-20mA, zapewniające bezproblemową integrację zarówno z systemami opartymi na mikrokontrolerach (Arduino, ESP32), jak i z przemysłowymi sterownikami PLC/DCS.Bardzo szeroki zakres ciśnień:
• Pomiar od pełnej próżni (-1 Bar) do 700 Bar ciśnienia manometrycznego, obejmujący szerokie spektrum zastosowań przemysłowych za pomocą jednej platformy czujnika.Kompatybilność z wieloma mediami:
• Zaprojektowany do niezawodnego działania z olejami, sprężonym powietrzem, gazami obojętnymi i płynami hydraulicznymi, co czyni go idealnym do jednostek zasilania hydraulicznego, systemów pneumatycznych i monitorowania dystrybucji gazu.Wysoka dokładność 0,5%FS:
• Zapewnia stałą precyzję z doskonałą stabilnością długoterminową i kompensacją temperatury w całym zakresie pracy od -40°C do 125°C.Wytrzymała konstrukcja ze stali nierdzewnej:
• Części zwilżane ze stali nierdzewnej 316L zapewniają doskonałą odporność na korozję w agresywnych olejach, paliwach i gazach przemysłowych.Certyfikaty CE i ROHS:
• Wyprodukowany zgodnie z europejskimi wymogami bezpieczeństwa, kompatybilności elektromagnetycznej i zgodności ze środowiskiem, zapewniając dostęp do rynków światowych.Specyfikacje techniczne

Parametr

WNK81ma jest zaufanym rozwiązaniem w wielu sektorach przemysłu do niezawodnego monitorowania i sterowania ciśnieniem:

Systemy hydrauliczne:

• Monitorowanie ciśnienia w czasie rzeczywistym w jednostkach zasilania hydraulicznego, siłownikach, prasach i mobilnych urządzeniach hydraulicznych. Górny zakres 700 Bar obsługuje obwody hydrauliczne wysokiego ciśnienia.Sterowanie pneumatyczne:
• Pomiar ciśnienia w systemach sprężonego powietrza dla automatyki fabrycznej, linii zasilania narzędzi pneumatycznych i monitorowania sprężarek powietrza.Przemysł naftowy i gazowy:
• Pomiar ciśnienia oleju w systemach smarowania, liniach zasilania paliwem i sieciach dystrybucji gazu. Konstrukcja ze stali nierdzewnej 316L jest odporna na media na bazie ropy naftowej.Sterowanie procesami przemysłowymi:
• Integracja z systemami PLC i SCADA do ciągłego pozyskiwania danych o ciśnieniu w procesach chemicznych, uzdatnianiu wody i operacjach produkcyjnych.HVAC i chłodnictwo:
• Pomiar ciśnienia czynnika chłodniczego i chłodziwa w agregatach chłodniczych, pompach ciepła i komercyjnych systemach HVAC.Testowanie i pomiary:
• Laboratoryjny i terenowy sprzęt kalibracyjny, testy spadku ciśnienia i systemy wykrywania nieszczelności wymagające wysokiej precyzji i szerokiego zakresu.Zaleta podwójnego wyjścia

W przeciwieństwie do czujników z pojedynczym wyjściem, WNK81ma oferuje dwie jednoczesne opcje wyjściowe, które zapewniają maksymalną elastyczność projektowania systemu. Wyjście ratiometryczne 0,5-4,5V jest idealne do zastosowań zasilanych bateryjnie i opartych na mikrokontrolerach, gdzie kluczowe jest niskie napięcie zasilania. Wyjście prądowe 4-20mA zapewnia doskonałą odporność na zakłócenia w przypadku długich odcinków kabli w środowiskach fabrycznych i jest standardem branżowym dla modułów wejść analogowych PLC. Ta podwójna możliwość wyjściowa eliminuje potrzebę magazynowania oddzielnych modeli czujników dla różnych architektur sterowania.

Dlaczego wybrać WNK81ma?

Produkowany przez WNK, WNK81ma łączy precyzyjną technologię czujników piezorezystywnych z solidną obudową przemysłową. Każdy czujnik przechodzi rygorystyczną kalibrację fabryczną, w tym cykliczne obciążenie pełnym zakresem ciśnienia i weryfikację kompensacji temperatury, przed wysyłką. Zakres od -1 do 700 Bar obejmuje zastosowania próżniowe, niskociśnieniowe, średniociśnieniowe i wysokociśnieniowe pod jednym numerem części, zmniejszając złożoność zapasów dla producentów OEM i integratorów systemów.

Nasz zespół inżynierów zapewnia kompleksowe wsparcie techniczne, w tym schematy połączeń, noty aplikacyjne i wskazówki dotyczące uruchomienia na miejscu. Dostępne są niestandardowe zakresy ciśnień, połączenia elektryczne i konfiguracje wyjściowe dla zamówień masowych. Oferujemy usługi OEM i ODM.

Skontaktuj się z nami już dziś

aby omówić swoje wymagania dotyczące pomiaru ciśnienia oleju, powietrza lub gazu i otrzymać spersonalizowaną wycenę.
