Czujnik ciśnienia hydraulicznego WNK Piezorezystancyjny Woda Gaz 4~20mA 250bar

Czujnik ciśnienia oleju i wody WNK 4-20ma 0.5-4.5V do powietrza i gazu

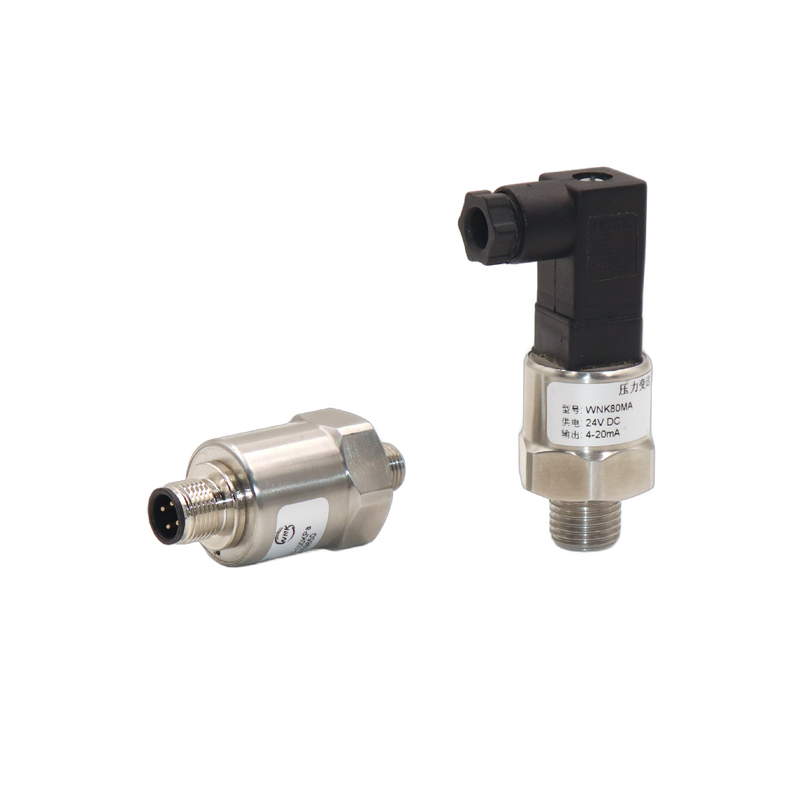

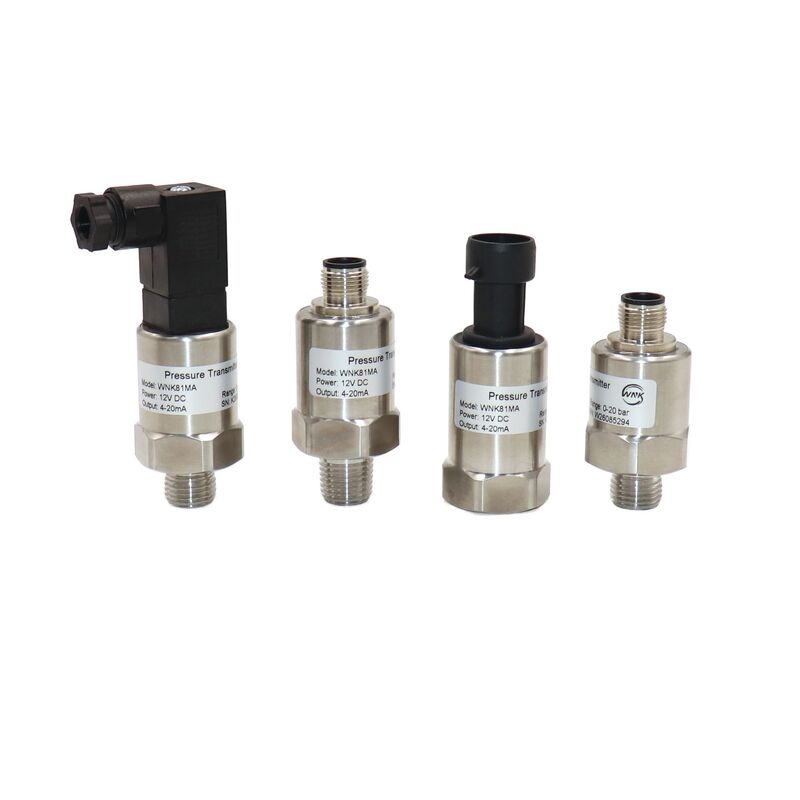

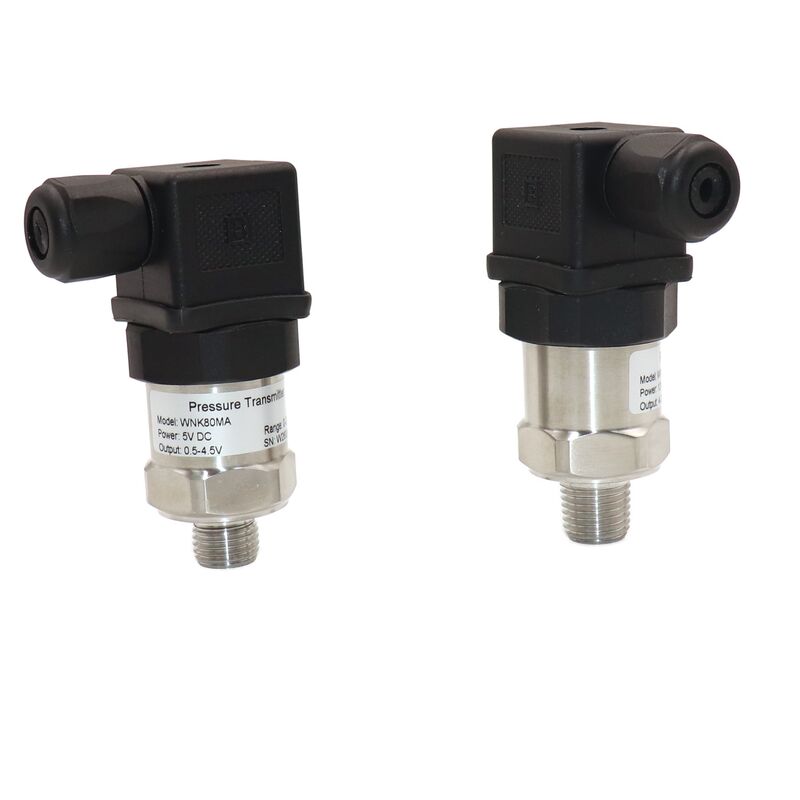

Ten Elektroniczny czujnik ciśnienia wody WNK81ma to wysokowydajny przetwornik ciśnienia piezorezystancyjnego, zaprojektowany do precyzyjnego pomiaru w mediach olejowych, powietrznych i gazowych. Posiadając podwójne opcje wyjściowe (wyjście napięciowe ratiometryczne 0.5-4.5V i pętla prądowa 4-20mA) oraz wyjątkowo szeroki zakres ciśnień od -1 do 700 Bar, czujnik ten zapewnia doskonałą wszechstronność w zastosowaniach automatyki przemysłowej, systemach hydraulicznych, sterowaniu pneumatycznym i monitorowaniu procesów. Posiadający certyfikaty CE i ROHS, WNK81ma spełnia międzynarodowe standardy jakości i zgodności z przepisami środowiskowymi.

Kluczowe cechy

• Elastyczność podwójnego wyjścia: Jednoczesne lub wybieralne wyjście ratiometryczne 0.5-4.5V i dwuprzewodowa pętla prądowa 4-20mA, zapewniające bezproblemową integrację zarówno z systemami opartymi na mikrokontrolerach (Arduino, ESP32), jak i z przemysłowymi sterownikami PLC/DCS.
• Bardzo szeroki zakres ciśnień: Pomiar od pełnej próżni (-1 Bar) do 700 Bar ciśnienia manometrycznego, obejmujący szerokie spektrum zastosowań przemysłowych za pomocą jednej platformy czujnika.
• Kompatybilność z wieloma mediami: Zaprojektowany do niezawodnego działania z olejami, sprężonym powietrzem, gazami obojętnymi i płynami hydraulicznymi, co czyni go idealnym do jednostek zasilania hydraulicznego, systemów pneumatycznych i monitorowania dystrybucji gazu.
• Wysoka dokładność 0.5%FS: Zapewnia stałą precyzję z doskonałą stabilnością długoterminową i kompensacją temperatury w całym zakresie pracy od -40°C do 125°C.
• Wytrzymała konstrukcja ze stali nierdzewnej: Części zwilżane ze stali nierdzewnej 316L zapewniają doskonałą odporność na korozję w agresywnych olejach, paliwach i gazach przemysłowych.
• Certyfikaty CE i ROHS: Wyprodukowany zgodnie z europejskimi wymogami bezpieczeństwa, kompatybilności elektromagnetycznej i zgodności z przepisami środowiskowymi, zapewniając dostęp do rynku globalnego.

Specyfikacje techniczne

Zastosowania

WNK81ma jest zaufanym rozwiązaniem w wielu sektorach przemysłu do niezawodnego monitorowania i sterowania ciśnieniem:

• Systemy hydrauliczne: Monitorowanie ciśnienia w czasie rzeczywistym w jednostkach zasilania hydraulicznego, siłownikach, prasach i mobilnych urządzeniach hydraulicznych. Górny zakres 700 Bar obsługuje obwody hydrauliczne wysokiego ciśnienia.
• Sterowanie pneumatyczne: Pomiar ciśnienia w systemach sprężonego powietrza dla automatyki fabrycznej, linii zasilania narzędzi pneumatycznych i monitorowania sprężarek powietrza.
• Przemysł naftowy i gazowy: Pomiar ciśnienia oleju w systemach smarowania, liniach zasilania paliwem i sieciach dystrybucji gazu. Konstrukcja ze stali nierdzewnej 316L jest odporna na media na bazie ropy naftowej.
• Sterowanie procesami przemysłowymi: Integracja z systemami PLC i SCADA do ciągłego pozyskiwania danych o ciśnieniu w procesach chemicznych, uzdatnianiu wody i operacjach produkcyjnych.
• HVAC i chłodnictwo: Pomiar ciśnienia czynnika chłodniczego i chłodziwa w agregatach chłodniczych, pompach ciepła i komercyjnych systemach HVAC.
• Testowanie i pomiary: Laboratoryjny i terenowy sprzęt kalibracyjny, testy spadku ciśnienia i systemy wykrywania nieszczelności wymagające wysokiej precyzji i szerokiego zakresu.

Zaleta podwójnego wyjścia

W przeciwieństwie do czujników z pojedynczym wyjściem, WNK81ma oferuje dwie jednoczesne opcje wyjściowe, które zapewniają maksymalną elastyczność projektowania systemu. Wyjście ratiometryczne 0.5-4.5V jest idealne do zastosowań zasilanych bateryjnie i opartych na mikrokontrolerach, gdzie krytyczne jest niskie napięcie. Wyjście pętli prądowej 4-20mA zapewnia doskonałą odporność na zakłócenia w przypadku długich odcinków kabli w środowiskach fabrycznych i jest standardem branżowym dla modułów wejść analogowych PLC. Ta możliwość podwójnego wyjścia eliminuje potrzebę przechowywania oddzielnych modeli czujników dla różnych architektur sterowania.

Dlaczego wybrać WNK81ma?

Wyprodukowany przez WNK, WNK81ma łączy precyzyjną technologię czujników piezorezystancyjnych z solidnym przemysłowym opakowaniem. Każdy czujnik przechodzi rygorystyczną kalibrację fabryczną, w tym cykliczne obciążenia pełnoskalowe i weryfikację kompensacji temperatury, przed wysyłką. Zakres od -1 do 700 Bar obejmuje zastosowania próżniowe, niskociśnieniowe, średniociśnieniowe i wysokociśnieniowe w ramach jednego numeru części, zmniejszając złożoność zapasów dla producentów OEM i integratorów systemów.

Nasz zespół inżynierów zapewnia kompleksowe wsparcie techniczne, w tym schematy połączeń, noty aplikacyjne i wskazówki dotyczące uruchomienia na miejscu. Dostępne są niestandardowe zakresy ciśnień, połączenia elektryczne i konfiguracje wyjść dla zamówień masowych. Oferujemy usługi OEM i ODM.

Skontaktuj się z nami już dziś aby omówić swoje wymagania dotyczące pomiaru ciśnienia oleju, powietrza lub gazu i otrzymać spersonalizowaną wycenę.
