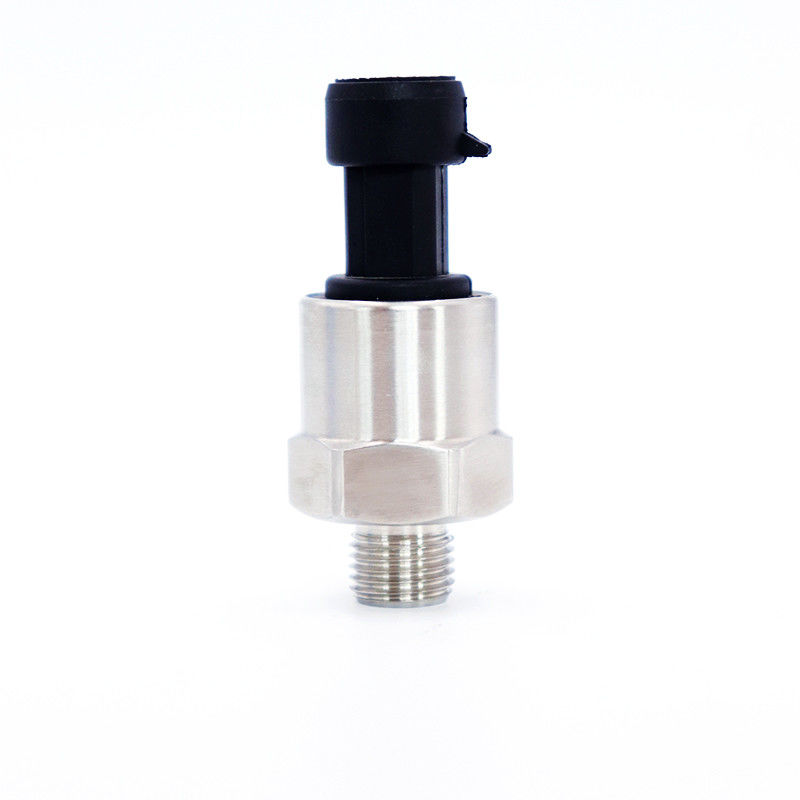

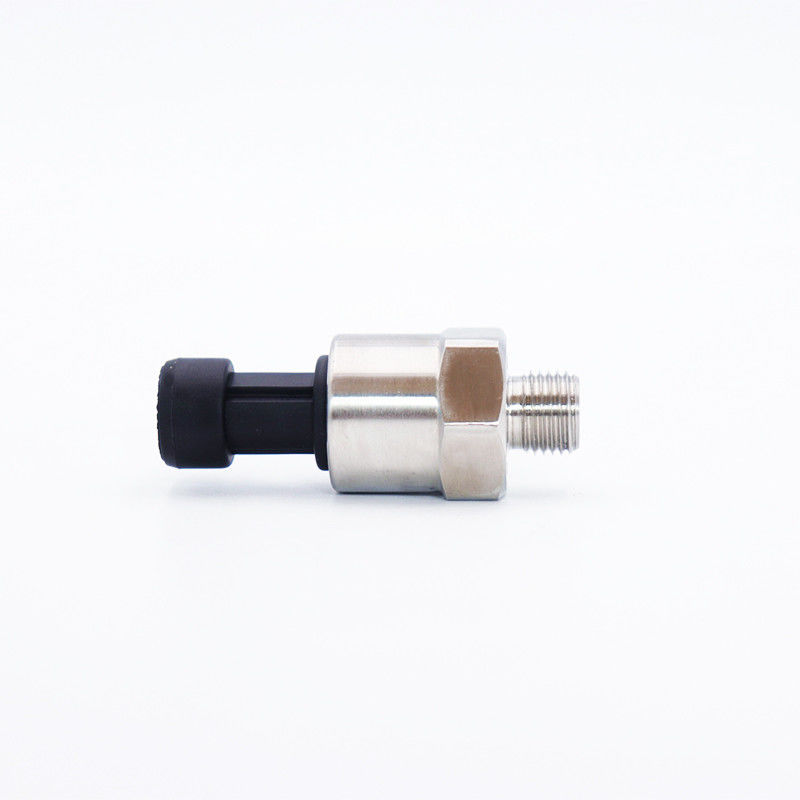

Packard 4-20ma 0,5-4,5v 0-5V Wyjście Diffused Silicon Pressure Sensor
Przekaźnik ciśnienia WNK81MA jest wysokim stabilnym nadajnikiem ciśnienia z wykorzystaniem specjalnego układu ASIC do kondycjonowania sygnału i wysokiej wydajności czujnika ciśnienia krzemowego SS316L.Wewnętrzny specyficzny obwód zintegrowany ASIC przekształca sygnał milivolt w napięcie standardowe, sygnał prądu lub częstotliwości. Może łatwo łączyć się z kartą interfejsu PC, instrumentami sterującymi, inteligentnymi miernikami lub PLC. Ma kompaktową konstrukcję, lekką i nierdzewną strukturę uszczelniającą,które umożliwiają pracę w korozyjnym środowisku.
Charakterystyka:
- Opcjonalne łączniki Packard, M12, Small Hirschman;
- Małe wymiary, obudowa jest dostosowywalna;
- Wysoka dokładność 0,5% FS, 1% FS i 2% FS
- zakres ciśnienia 0 ~ 60 MPa (zakres ceramicznych czujników pojemnościowych 0 ~ 15 MPa, czujników difusowego krzemu 0 ~ 60 MPa);
- Wyjścia cyfrowe SPI i I2C; wyjścia analogowe 4~20mA/0.5~4.5V/1~5V/0~5V, prosimy o kontakt z nami w celu uzyskania innych wyjściów;
- szeroki zakres temperatury pracy -40~125oC;
- Wysokiej wydajności ceramiczne pojemnikowe lub rozproszone czujniki ciśnienia z krzemu;
- OEM, ODM, dostosowanie;
Zastosowanie:
• pomiar ciśnienia gazu, pary lub płynu w różnych obszarach;
• pomiar poziomu, objętości lub masy płynu;
• Zintegrowane z różnymi rozwiązaniami zdefiniowanymi przez użytkownika;
• inteligentny system zarządzania wodą i gazem, inteligentne sterowanie pożarem, sterowanie elektroniką samochodową, sprężarka powietrza, system HVAC, pompa, zawór itp.;
Występy:
| Wpływ |
| Rodzaj ciśnienia |
Ciśnienie pomiarowe, ciśnienie uszczelniające, ciśnienie bezwzględne |
| Zakres pomiarowy |
-0,1 ~ 60 MPa |
| Produkcja |
| Analogiczny |
0.5...4.5V, 4...20mA, 1...5V, 0...10V |
| Analogiczny |
Ja...2C, SPI |
| Dokładność |
| 00,2% |
Liniowość, histereza, powtarzalność: < 0,2% pełnego zasięgu czujnika |
| 00,5% |
Liniowość, histereza, powtarzalność: < 0,5% pełnego zasięgu czujnika |
| Przesyłka |
| 2.5X czujnik ciśnienia w pełnej skali |
| Informacje o mieszkaniu. |
| Materiały mieszkaniowe |
SS 304, Cu, Al |
| Materiał nawilżający |
SS316L |
| Ochrona przed wejściem |
IP67 |
Zasilanie
| Napięcie zasilania |
5V 24VDC regulowane zasilanie, |
| Wpływ napięcia zasilania |
Efekt napięcia zasilania 5V: min.3V/max.5.5V
●W przypadku czujnika wyjściowego 0,5...4,5 V napięcie nie ma wpływu na liniowość i kompensację temperatury, napięcie jest proporcjonalne do LRV i FRV.
●Dla mnie2C i SPI cyfrowy czujnik wyjściowy, napięcie nie ma wpływu na liniowość, LRV, URV i temperaturę kompensacyjną.
Efekt zasilania 24V: min.9V/max30V
●W przypadku czujnika prądu wyjściowego 4...20mA napięcie nie ma wpływu na liniowość, LRV, URV i temperaturę kompensacyjną.
|
Informacje o zamówieniu:
| Model |
Opis produktu |
| WNK81MA |
Przekaźnik ciśnienia |
| Kodyfikacja |
Rodzaj ciśnienia |
| A |
Bezwzględna presja |
| G |
Ciśnienie pomiarowe |
| S |
Ciśnienie uszczelniające |
| Kodyfikacja |
Dokładność |
| 2 |
00,2% FS |
| 5 |
00,5% FS |
| Kodyfikacja |
Zakres czujników |
| A |
0.1 bar |
E |
10 barów |
| B |
00,5 bara |
F |
50 barów |
| C |
1 bar |
G |
100 barów |
| D |
5bar |
H |
600 barów |
| Inne zakresy rozwijają się. |
| Kodyfikacja |
Produkcja |
| 1 |
0.5...4.5V prądu stałego |
| 2 |
4...20mA |
| 3 |
Ja...2C |
| 4 |
SPI |
| 5 |
0...10 V prądu stałego |
| 6 |
1...5 V prądu stałego |
| X |
Dostosowanie |
| Kodyfikacja |
Złącze elektryczne |
| C1 |
Packard |
| C2 |
M12 |
| C3 |
Wyjście kabla ((pls umieścić długość kabla, np. 01 na 1 metr) |
| C4 |
Mini DIN43650 |
| C5 |
GX12-3 |
| CX |
Dostosowanie |
| Kodyfikacja |
Złącze procesowe |
| P1 |
G1/4 |
P5 |
M12x1.5 |
| P2 |
1/4-18NPT |
P6 |
1/4-19PT |
| P3 |
1/8-27NPT |
P7 |
7/16-20UF ((kobieta)) |
| P4 |
M14x1.5 |
PX |
Dostosowanie |
| Pls skontaktuj się z WNK dla innych łączników procesowych |
|
Typowy kod zamówienia:WNK81MA GC2 C1 P1
WNK81MA GC2 C310 P1________C3 długość bezpośredniego przewodu wylotowego wynosi 1 metr.
|
Zalety konkurencyjne:
1Założona w 2004 roku, ponad 13 lat doświadczenia w zakresie badań, rozwoju i produkcji;
2Doświadczony i profesjonalny zespół badawczo-rozwojowy, który zapewni usługi dostosowania;
3Produkcja pierwotnych elementów nadajnika - PCB, dostawa PCB dla producentów nadajnika;
4Najwyższa dokładność do 0,05% FS;
5. Różne wyjścia I2C, SPI, 4~20mA, Hart, Modbus, Profibus-Pa, 0,5-4,5V, 0,2-2,9V i inne wyjścia analogowe;
6Nasze produkty zostały wyeksportowane do Niemiec, Norwegii, Polski, Finlandii, Hiszpanii, Wielkiej Brytanii, Francji, Rosji, USA, Brazylii, Meksyku, Australii, Japonii, Korei, Tajlandii, Indonezji, Urugwaju i wielu innych krajów.
Pokaz produktu
Informacje o spółce
Częste pytania
P: Czy jest pan firmą handlową czy producentem?
Odpowiedź: Jesteśmy producentem od 2004 r., zobowiązanym do produkcji wysokiej dokładności, długotrwałej stabilności, ekonomicznych instrumentów pomiarowych ciśnienia/poziomu/temperatury.
P: Jaki jest wasz system kontroli jakości?
Odpowiedź: Nasza fabryka posiada certyfikat ISO 9001-2015.
P: Jaka jest gwarancja produktów?
A: 12 miesięcy od daty wysyłki, w przypadku uszkodzeń niezwiązanych z działalnością człowieka.
P: Wysyłka i dostawa?
Odpowiedź: Małe zamówienia są dostarczane za pomocą DHL, Fedex, TNT, UPS, z czasem dostawy w ciągu 4 - 5 dni roboczych.
Zaleca się wysyłanie dużych zamówień drogą morską.
