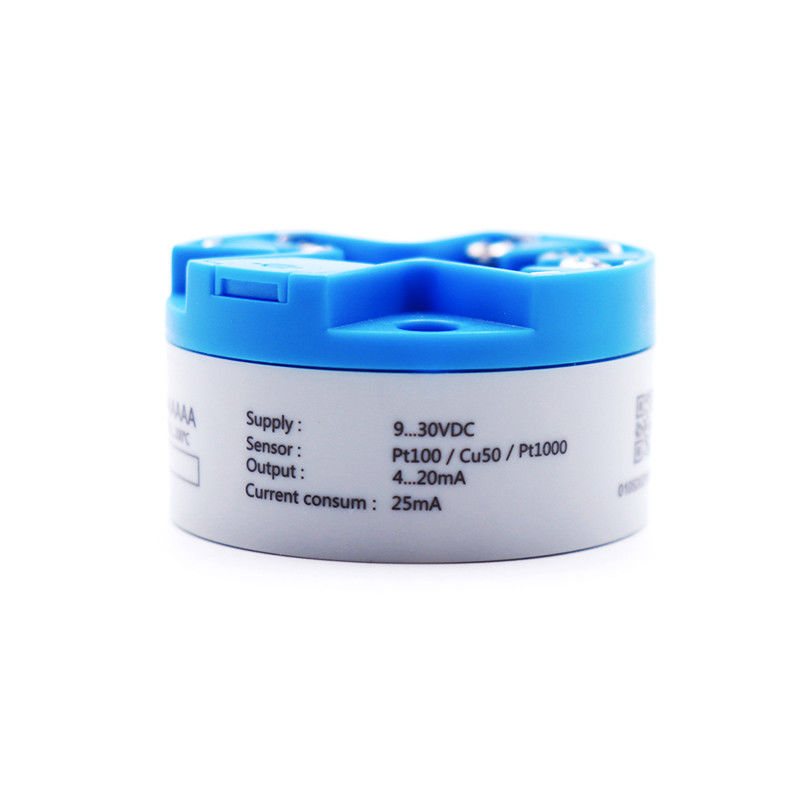

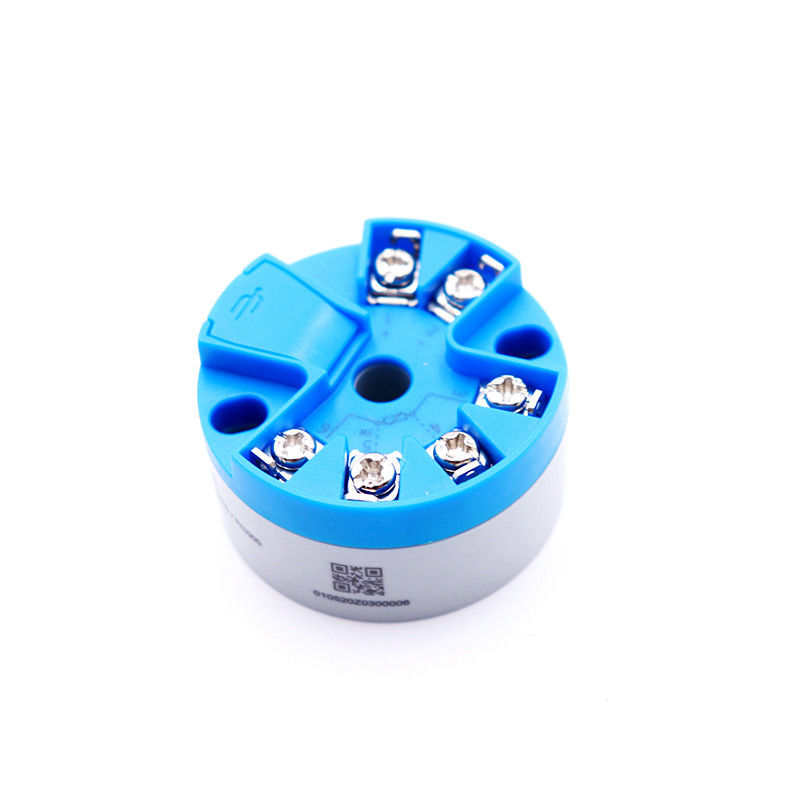

Moduł wyjściowego przetwornika temperatury 4-20ma. Przetwornik temperatury montowany na głowicy
WNK65 głowicowy przetwornik temperaturyjest uniwersalnym przetwornikiem wejściowym. Nadaje się do czterech typów rezystorów termicznych, w tymPT100,PT1000,Cu50,Cu100,osiem typów termopar, w tym typ E, J, B, K, N, R, S, T, sygnał miniwoltowyz -10~100 mV i-100~1000 mV isygnał rezystancyjnyl z 0~400Ω i 0~4000 Ω. Napięcie izolacji wynosi DC1000V.
Przetwornik temperatury WNK65 ma wyjście 4~20mA i 4~20mA+Hart. Obsługuje kalibrację oprogramowania przy wysokiej wydajności kosztowej.
Przetwornik temperatury WNK65
- Sygnał wyjściowy 4-20mA z komunikacją cyfrową w protokole HART (dwuprzewodowy);
- Oprogramowanie do konfiguracji i debugowania komunikatora lub komputera PC umożliwia zdalne zarządzanie;
- Dokładność wewnętrznej kompensacji końca kodu: ±0,5°C
- Regulacja wilgotności w zakresie 0-64 sekund;
- Stabilność: ±0,2%/rok;
- Zakres temperatur otoczenia podczas pracy: -40°C ~ + 85°C;
- Antywibracje mechaniczne: 10 ~ 60 Hz, fala sinusoidalna 0,21 mm;
- Przeciwzakłóceniowe częstotliwości radiowe: IEC61000-4-3, 20 V/M, 80 ~ 1000 MHZ
- Zasilanie: DC9V~32V;
- Wymiary: φ44mm;
- Odległość otworu montażowego: 33 mm;
2. Elementy sprzętowe
2.1Moc
- Zakres zasilania to prąd stały9V~32V, podłączonezport1 i 2.
- Włóż obwód zabezpieczający przed napięciem w przeciwnym kierunku, nieprawidłowe podłączenie zasilania nie spowoduje uszkodzeń.
Notatka:Nkiedykolwiek podłączaj napięcie 24 V do portu czujnika! Spowoduje to trwałe uszkodzenienadajnik!
2.2 WiringportyśrGbaran
2.3Port do podłączenia czujnikaS
Główne parametry dokładności czujników:
| Typ czujników |
Zasięg czujnika |
Minimalny zasięg |
Dokładność cyfr |
Dokładność D/A |
| 2,3,4-przewodowy rezystor termiczny |
| Cu50 |
-50~150°C |
10°C |
±0,15°C |
0,01% |
| Cu100 |
-50~150°C |
10°C |
±0,15°C |
0,01% |
| PT100 |
-200~850°C |
10°C |
±0,15°C |
0,01% |
| PT1000 |
-200~850°C |
10°C |
±0,1°C |
0,01% |
| Rezystor 2,3,4-przewodowy |
| 400 Ω |
0~400Ω |
10Ω |
0,01 Ω |
0,01% |
| 4000 Ω |
-0~4000Ω |
10Ω |
0,01 Ω |
0,01% |
| Woltaż |
| 100mV |
-10 ~ 100 mV |
10 mV |
0,01 mV |
0,01% |
| 1000mV |
-100 ~ 1000 mV |
10 mV |
0,01 mV |
0,01% |
| Termoelement |
| Typ B |
150~1820°C |
25°C |
±1,0°C |
0,01% |
| Typ E |
-200~1000°C |
25°C |
±0,4°C |
0,01% |
| typu J |
- 210~1200°C |
25°C |
±0,4°C |
0,01% |
| typu K |
-200~1372°C |
25°C |
±0,4°C |
0,01% |
| Typ N |
-200~1300°C |
25°C |
±0,4°C |
0,01% |
| typu R |
0~1768°C |
25°C |
±0,8°C |
0,01% |
| Typ S |
0~1768°C |
25°C |
±0,8°C |
0,01% |
| Typ T |
-200~400°C |
25°C |
±0,4°C |
0,01% |
Przewagi konkurencyjne:
1. Założona w 2004 roku, ponad 13 lat doświadczenia w profesjonalnych badaniach, rozwoju i produkcji;
2. Doświadczony i profesjonalny zespół badawczo-rozwojowy zapewniający usługi dostosowywania;
3. Produkcja elementów rdzenia przetworników - PCB, dostawa PCB dla producentów przetworników;
4. Najwyższa dokładność do 0,05% FS;
5. Różne wyjścia I2C, SPI, 4~20mA, Hart, Modbus, Profibus-Pa, 0,5-4,5V, 0,2-2,9V i inne wyjścia analogowe;
6. Nasze produkty zostały wywiezione do Niemiec, Norwegii, Polski, Finlandii, Hiszpanii, Wielkiej Brytanii, Francji, Rosji, USA, Brazylii, Meksyku, Australii, Japonii, Korei, Tajlandii, Indonezji, Urugwaju i wielu innych krajów.
Pokaz produktów
Informacje o firmie
Często zadawane pytania
P: Czy jesteś firmą handlową lub producentem?
Odp.: Jesteśmy producentem od 2004 roku, zajmującym się produkcją przyrządów do pomiaru ciśnienia/poziomu/temperatury o wysokiej dokładności, długoterminowej stabilności.
P: Jaki jest Twój system kontroli jakości?
Odp.: Nasza fabryka posiada certyfikat ISO 9001-2015. Wszystkie produkty są wyposażone w kompensację temperatury i 48-godzinny test starzenia przed wysyłką.
P: Jaka jest gwarancja na Twoje produkty?
Odp.: 12 miesięcy od daty wysyłki w przypadku szkód nie spowodowanych przez człowieka.
P: Wysyłka i dostawa
Odp.: Małe zamówienia są dostarczane za pośrednictwem DHL, Fedex, TNT, UPS, a czas dostawy wynosi 4–5 dni roboczych.
W przypadku dużych zamówień zaleca się wysyłkę drogą morską.
