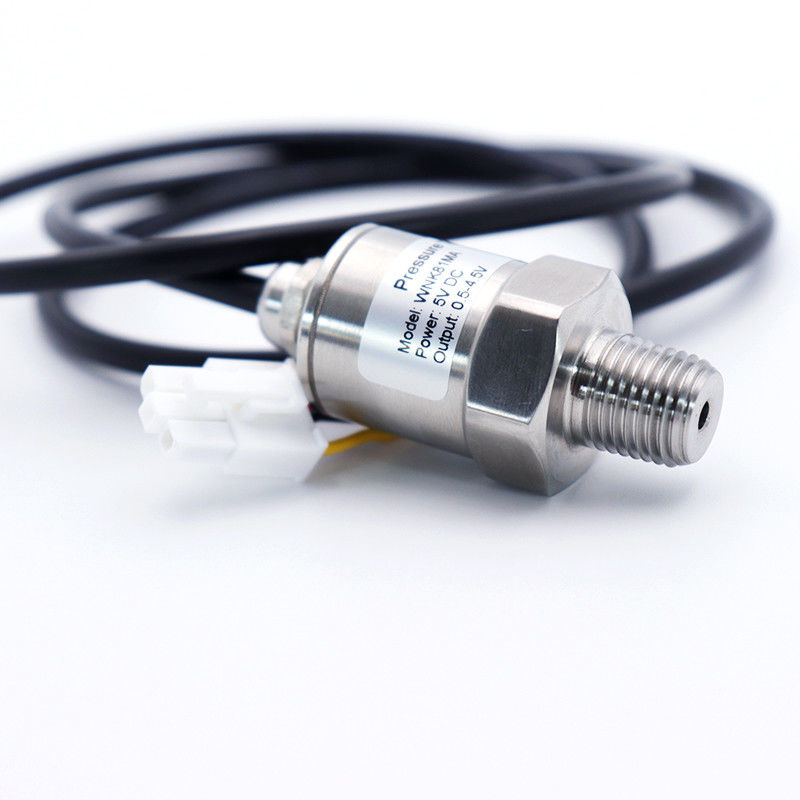

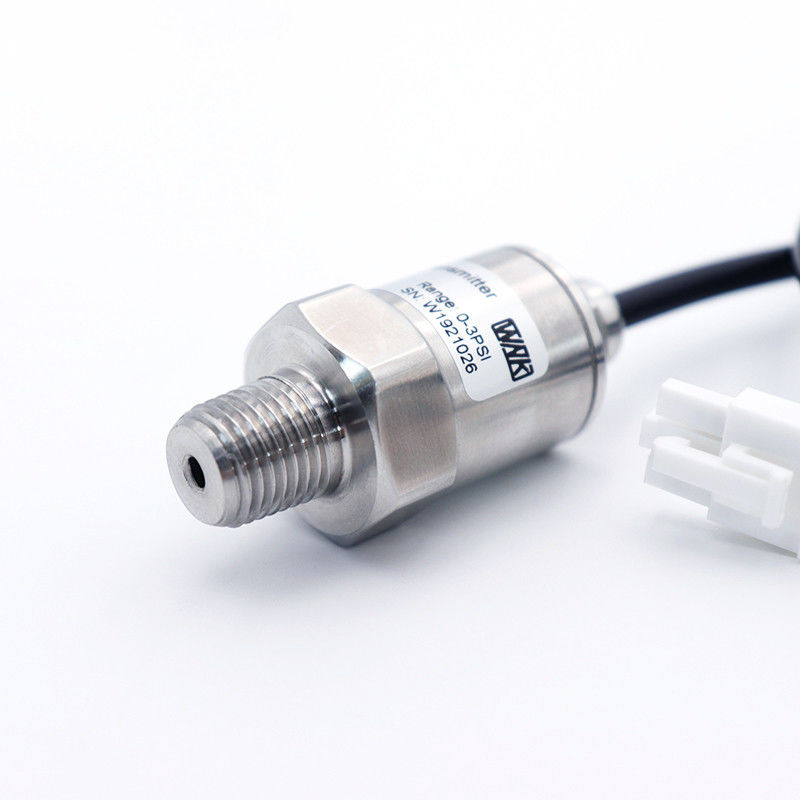

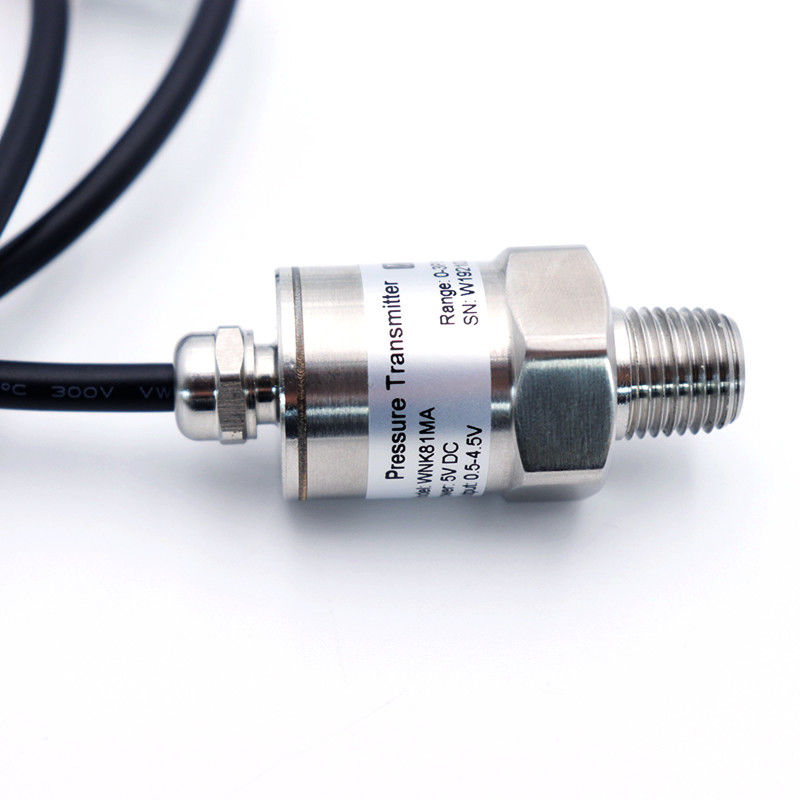

Czujnik ciśnienia wody w sprężarce powietrza ze złączem M12 w obudowie SS304
Przetwornik ciśnienia WNK81MA to przetwornik ciśnienia o wysokiej stabilności, wykorzystujący specjalny układ kondycjonowania sygnału ASIC i wysokowydajny krzemowy czujnik ciśnienia z membraną SS316L. Wewnętrzny układ scalony ASIC przekształca sygnał miliwoltowy na standardowy sygnał napięcia, prądu lub częstotliwości. Można go łatwo połączyć z kartą interfejsu komputera PC, przyrządami sterującymi, inteligentnymi wskaźnikami lub sterownikiem PLC. Jest to kompaktowa, lekka konstrukcja uszczelniająca ze stali nierdzewnej, która umożliwia pracę w środowisku korozyjnym.
WNK oferuje również bardzo ekonomiczny ceramiczny pojemnościowy czujnik ciśnienia. Można go stosować w domowych instalacjach wody pitnej, klimatyzacji, inżynierii maszyn i instalacji chłodniczych, układach hydraulicznych i pneumatycznych, przemyśle przetwórczym, technologii środowiskowej, systemach IIOT i IOT.
Cechy:
- Opcjonalne złącza Packard, M12, małe złącza Hirschmana;
- Małe wymiary, obudowa z możliwością dostosowania;
- Wysoka dokładność 0,5% FS, 1% FS i 2% FS
- Zakres ciśnienia 0~60MPa (zakres ceramicznego czujnika pojemnościowego 0~15MPa, czujnik z rozproszonego krzemu 0~60MPa);
- Wyjścia cyfrowe SPI i I2C; wyjścia analogowe 4~20mA/0,5~4,5V/1~5V/0~5V, prosimy o kontakt w sprawie innych wyjść;
- Szeroki zakres temperatur pracy -40~125°C;
- Wysokowydajny ceramiczny pojemnościowy lub rozproszony czujnik ciśnienia z krzemu;
- OEM, ODM, dostosowywanie;
Aplikacje:
• Pomiar ciśnienia gazu, pary lub cieczy w różnych obszarach;
• Pomiar poziomu cieczy, objętości lub masy;
• Zintegrowany z różnymi rozwiązaniami zdefiniowanymi przez użytkownika;
• Inteligentny system zarządzania wodą i gazem, inteligentne sterowanie ogniem, sterowanie elektroniką samochodową, sprężarką powietrza, HVAC, pompą, zaworem itp.;
Występy:
| Wejście |
| Typ ciśnienia |
Ciśnienie względne, ciśnienie uszczelnienia, ciśnienie absolutne |
| Zakres pomiarowy |
-0,1 ~ 60 MPa |
| Wyjście |
| Analog |
0,5…4,5 V, 4…20 mA, 1…5 V, 0…10 V |
| Analog |
I2C, SPI |
| Dokładność |
| 0,2% |
Liniowość, histereza, powtarzalność: <0,2% pełnego zakresu czujnika |
| 0,5% |
Liniowość, histereza, powtarzalność: <0,5% pełnego zakresu czujnika |
| Przeciążać |
| Pełnowymiarowy czujnik ciśnienia 2,5X |
| Informacje o mieszkaniu. |
| Materiał obudowy |
SS 304, Cu, Al |
| Materiał zwilżający |
SS316L |
| Ochrona przed wnikaniem |
IP67 |
Zasilanie
| Napięcie zasilania |
zasilacz regulowany 5V 24VDC, |
| Efekt napięcia zasilania |
Efekt napięcia zasilania 5V: min.3V/max.5.5V
●W przypadku czujnika wyjściowego 0,5…4,5 V napięcie nie ma wpływu na liniowość i kompensację temperatury, napięcie jest proporcjonalne do LRV i FRV.
●Dla I2Cyfrowy czujnik wyjściowy C i SPI, napięcie nie ma wpływu na liniowość, LRV, URV i temperaturę kompensacji.
Efekt zasilania 24V: min.9V/max30V
●W przypadku czujnika wyjścia prądowego 4…20 mA napięcie nie ma wpływu na liniowość, LRV, URV i temperaturę kompensacji.
|
Informacje o zamawianiu:
| Model |
Opis produktu |
| WNK81MA |
Przetwornik ciśnienia |
| KOD |
Typ ciśnienia |
| A |
Ciśnienie absolutne |
| G |
Ciśnienie manometryczne |
| S |
Ciśnienie uszczelniające |
| KOD |
Dokładność |
| 2 |
0,2% FS |
| 5 |
0,5% FS |
| KOD |
Zasięg czujnika |
| A |
0,1 bara |
mi |
10 barów |
| B |
0,5 bara |
F |
50 barów |
| C |
1 bar |
G |
100 barów |
| D |
5barów |
H |
600 barów |
| Pozostałe asortymenty są w fazie rozwoju |
| KOD |
Wyjście |
| 1 |
0,5…4,5 V prądu stałego |
| 2 |
4…20 mA |
| 3 |
I2C |
| 4 |
SPI |
| 5 |
0...10 V prądu stałego |
| 6 |
1...5 V prądu stałego |
| X |
Personalizacja |
| KOD |
Złącze elektryczne |
| C1 |
Packarda |
| C2 |
M12 |
| C3 |
Wyjście kabla (proszę podać długość kabla, np. 01 na 1 metr) |
| C4 |
Mini DIN43650 |
| C5 |
GX12-3 |
| CX |
Personalizacja |
| KOD |
Złącze procesowe |
| P1 |
G1/4 |
P5 |
M12×1,5 |
| P2 |
1/4-18NPT |
P6 |
1/4-19PT |
| P3 |
1/8-27NPT |
P7 |
7/16-20 UF (kobieta) |
| P4 |
M14×1,5 |
PX |
Personalizacja |
| W sprawie innych złączy procesowych prosimy o kontakt z firmą WNK |
|
Typowy kod zamówienia: WNK81MA GC2 C1 P1
WNK81MA GC2 C310 P1________C3 długość wyjścia kabla bezpośredniego wynosi 1 metr.
|
Przewagi konkurencyjne:
1. Założona w 2004 roku, ponad 13 lat doświadczenia w profesjonalnych badaniach, rozwoju i produkcji;
2. Doświadczony i profesjonalny zespół badawczo-rozwojowy zapewniający usługi dostosowywania;
3. Produkcja elementów rdzenia przetworników - PCB, dostawa PCB dla producentów przetworników;
4. Najwyższa dokładność do 0,05% FS;
5. Różne wyjścia I2C, SPI, 4~20mA, Hart, Modbus, Profibus-Pa, 0,5-4,5V, 0,2-2,9V i inne wyjścia analogowe;
6. Nasze produkty zostały wywiezione do Niemiec, Norwegii, Polski, Finlandii, Hiszpanii, Wielkiej Brytanii, Francji, Rosji, USA, Brazylii, Meksyku, Australii, Japonii, Korei, Tajlandii, Indonezji, Urugwaju i wielu innych krajów.
Pokaz produktów
Informacje o firmie
Często zadawane pytania
P: Czy jesteś firmą handlową lub producentem?
Odp.: Jesteśmy producentem od 2004 roku, zajmującym się produkcją przyrządów do pomiaru ciśnienia/poziomu/temperatury o wysokiej dokładności, długoterminowej stabilności.
P: Jaki jest Twój system kontroli jakości?
Odp.: Nasza fabryka posiada certyfikat ISO 9001-2015. Wszystkie produkty są wyposażone w kompensację temperatury i 48-godzinny test starzenia przed wysyłką.
P: Jaka jest gwarancja na Twoje produkty?
Odp.: 12 miesięcy od daty wysyłki w przypadku szkód nie spowodowanych przez człowieka.
P: Wysyłka i dostawa?
Odp.: Małe zamówienia są dostarczane za pośrednictwem DHL, Fedex, TNT, UPS, a czas dostawy wynosi 4–5 dni roboczych.
W przypadku dużych zamówień zaleca się wysyłkę drogą morską.
