Name: HART Protol Differential Smart Pressure Transducer do pomiaru przepływu
Brand: Hefei WNK Smart Technology Co.,Ltd
SKU: WNK55
Price: 45.00 USD
Availability: InStock

Dom > produkty > Inteligentny nadajnik ciśnienia >

HART Protol Differential Smart Pressure Transducer do pomiaru przepływu

Przekaźnik ciśnienia typu inteligentnego

cyfrowy nadajnik ciśnienia

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

WNK

Orzecznictwo:

ex-proof,CE,ISO

Numer modelu:

WNK55

Skontaktuj się z nami

Poproś o wycenę

HART Protol Differential Smart Pressure Transducer do pomiaru przepływu

Product Details

Zasilanie:

24VDC,12VDC 24VDC 12-36VDC

Typ ciśnienia:

Absolutny (A), wskaźnik (G), różnicowy

Sygnał wyjściowy:

0-5 V/10 V, 4 ~ 20 mA/HART

Aplikacja:

olej, ciecz, gaz, woda, instalacja wodna

Wyjście:

2-przewodowe 4-20 mA, opcjonalnie komunikacja HART, 4-20 mA Hart lub Profibus

Tworzywo:

Stal nierdzewna 316L, 1Cr18Ni9Ti

Połączenie procesowe:

M20X1,5 męski, 1/2NPT itp., 1/4NPT lub 1/2NPT,G1/4

Materiał membrany:

SS316L, Hastelloy C

Zakres pomiarowy:

-0,1 MPa ~ 0; 0 ~ 100 MPa

Materiał obudowy:

Stop aluminium, stal nierdzewna 304

Podkreślić:

Przekaźnik ciśnienia typu inteligentnego

cyfrowy nadajnik ciśnienia

Payment & Shipping Terms

Minimalne zamówienie

Szczegóły pakowania

Karton

Czas dostawy

3-30 dni

Zasady płatności

D/A, T/T, Western Union

Możliwość Supply

1000 SZTUK NA MIESIĄC

WNK83MA Niestandardowy zasilacz kablowy 0,5 - 4,5 V Prąd stały, inteligentny czujnik ciśnienia

Uzyskaj najlepszą cenę

Wideo

Inteligentny przetwornik ciśnienia wody, oleju i powietrza, zasilacz 4,75–5,25 V DC CE

Uzyskaj najlepszą cenę

Wideo

Materiał mosiężny Wysokiej dokładności nadajnik ciśnienia nadajnik poziomu płynu 1/4 NPT

Uzyskaj najlepszą cenę

Wideo

G1/4 Packard pojemnościowy miniprężnik dla pary płynnego gazu

Uzyskaj najlepszą cenę

Skontaktuj się z nami

86-551-65369655

Skontaktuj się teraz

Product Description

Inteligentny przetwornik ciśnienia różnicowego HART Protol do pomiaru przepływu

Opis produktu

Nazwa produktu	Inteligentny, precyzyjny przetwornik różnicy ciśnień
Obowiązujące media	ciecz, gaz i para
Zakres ciśnienia	1-300Kpa ~ 300bar, do uzgodnienia
Dokładność	0,075%, wyższe na zamówienie
Stabilność	±0,15% adresu URL przez 5 lat
Dryft temperaturowy	±0,03% adresu URL/10°C
Sygnały wyjściowe	4~20mA, Hart, Profibus-PA dla opcji, FF na żądanie

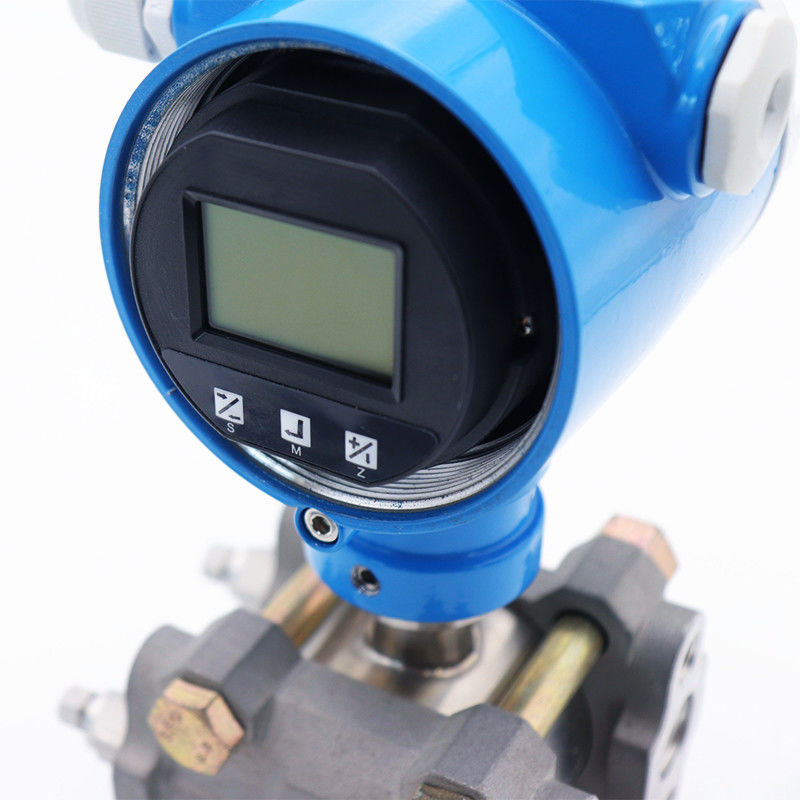

Wyświetlacz	Opcjonalnie wyświetlacz LCD lub wskaźnik
Materiał obudowy	Aluminium14
Połączenie mechaniczne	M20×1,5;G1/2;1/2NPT
Klasa ochrony	IP66/67
Były dowód	Exia II CT4, inna opcja na zamówienie
Zasilanie	10,5–55 V prądu stałego 10,5–30 V prądu stałego
Temperatura otoczenia	-40 do 85°C, -40 do 80°C dla złącza LCD
Temperatura przechowywania	-45 do 85°C, -40 do 80°C dla złącza LCD;
Pomiar	z wyświetlaczem: 9512652 (mm)
Pomiar	bez wyświetlacza: 9511552 (mm)
Waga netto	4kg (bez wspornika i przyłącza procesowego)

HART Protol Differential Smart Pressure Transducer do pomiaru przepływu

Przetwornik różnicy ciśnień do pomiaru przepływu

Mierząc różnicę ciśnienia płynu podczas jego przepływu przez rurę, można obliczyć natężenie przepływu. Do pomiaru przepływu różnicy ciśnień stosuje się element pierwotny i wtórny. Podstawowy element ma za zadanie wytwarzać różnicę ciśnień w miarę wzrostu przepływu. Najczęściej spotykanymi są kryza, zwężka Venturiego, dysza przepływowa i rurka Pitota.Elementem wtórnym jest przetwornik różnicy ciśnieńZostał zaprojektowany do możliwie najdokładniejszego pomiaru różnicy ciśnień wytwarzanej przez element pierwotny. W szczególności ważne jest, aby na pomiar różnicy ciśnień nie miały wpływu zmiany ciśnienia w przewodzie cieczy, temperatury lub innych właściwości, takich jak temperatura otoczenia.
Dobry przetwornik DP zapewni dokładny pomiar różnicy ciśnień, niezależnie od innych zmieniających się parametrów i niezawodnie prześle sygnał reprezentujący różnicę ciśnień. W typowej pętli sterującej sygnał z przetwornika jest podawany do sterownika, którego wyjście służy do regulacji natężenia przepływu przez zawór regulacyjny.

Szczegóły Obrazy

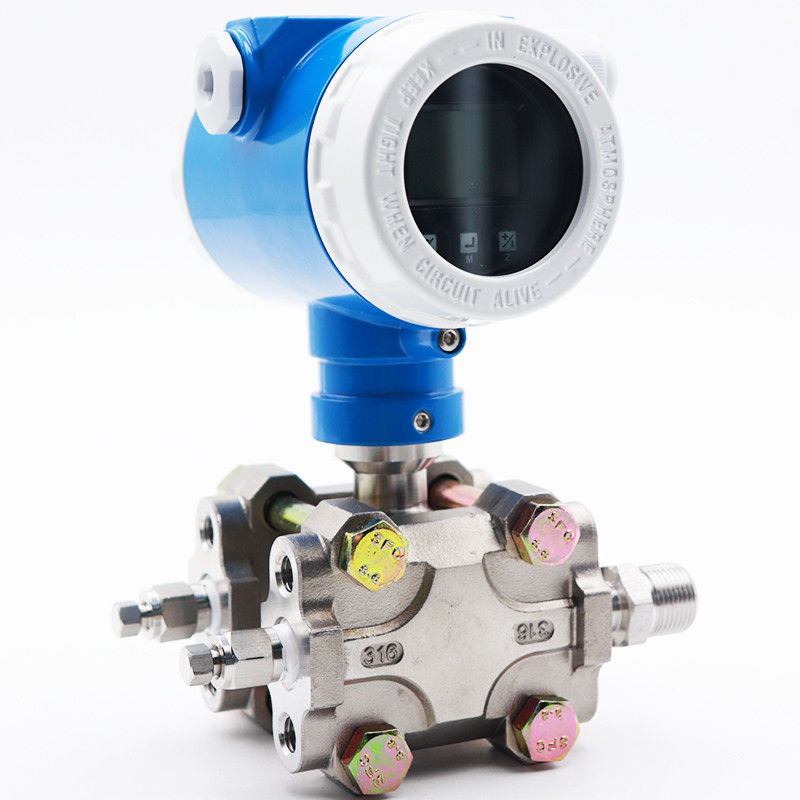

HART Protol Differential Smart Pressure Transducer do pomiaru przepływu

Najwyższa lub środkowa część zbiornikajest stroną niskiego ciśnienia[L]przetwornika różnicy ciśnień oraz tnajniższa część zbiornikato strona wysokiego ciśnienia[H];

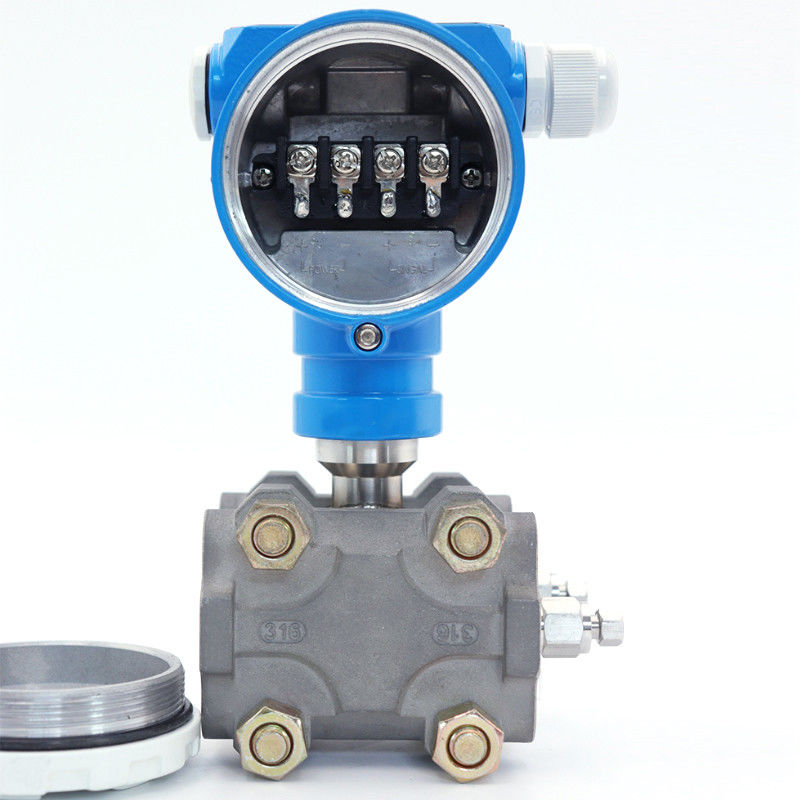

Średnica kabla φ8 ~ φ12. Zaciski sygnałowe znajdują się w wydzielonym przedziale skrzynki elektrycznej. Odkręć pokrywę, aby móc okablować.

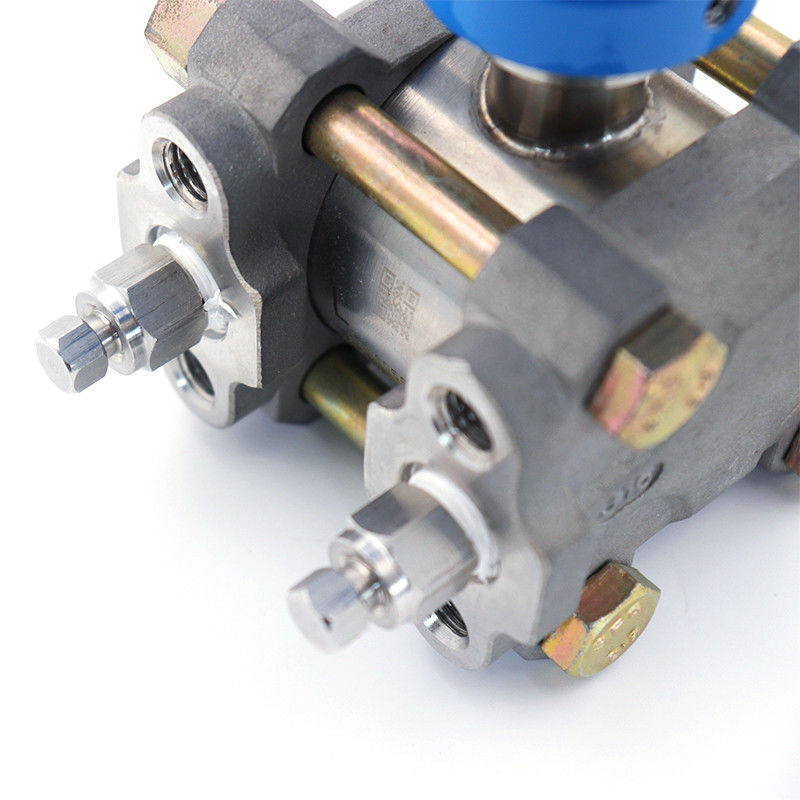

Materiał obudowy przetwornika różnicy ciśnień to aluminium 14, przyłącze procesowe ze stali nierdzewnej o stopniu ochrony IP66/67.

Użycie produktu

HART Protol Differential Smart Pressure Transducer do pomiaru przepływu

Produkt inne zastosowanie

Przetworniki różnicy ciśnień są powszechnie stosowane do obliczania ciśnienia, przepływu, poziomu cieczy, objętości itp.w mediach. Stosowany jest głównie w przemysłowych obszarach sterowania, takich jak energetyka, chemia, gaz ziemny, elektrownie, papiernictwo. Na przykład w przemyśle mleczarskim należy kontrolować proporcję rurociągów, a do monitorowania przepływu w rurociągu i kontrolowania proporcji stosuje się higieniczny przetwornik różnicy ciśnień.

HART Protol Differential Smart Pressure Transducer do pomiaru przepływu
