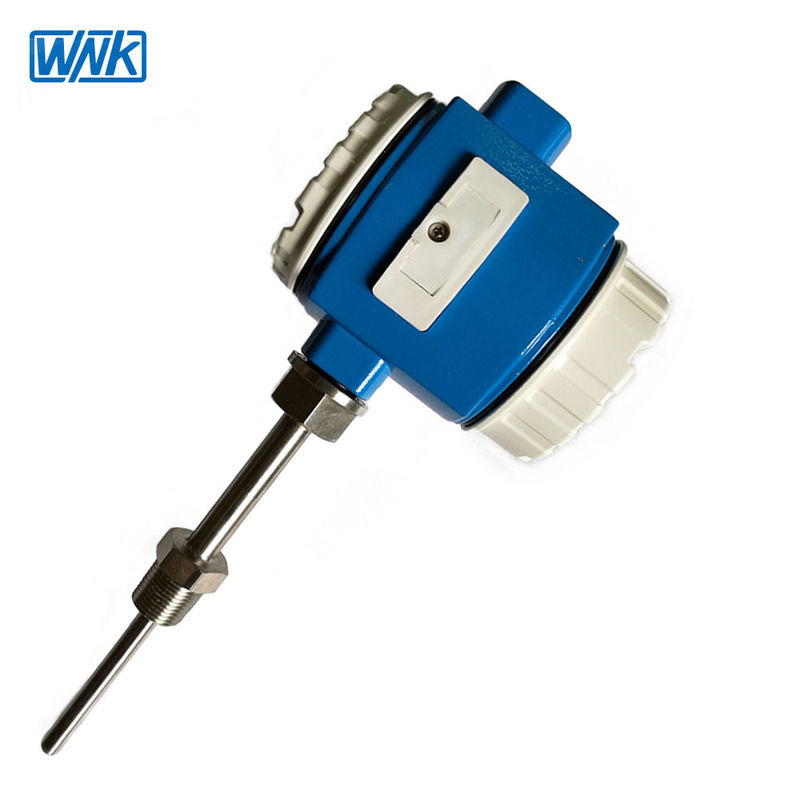

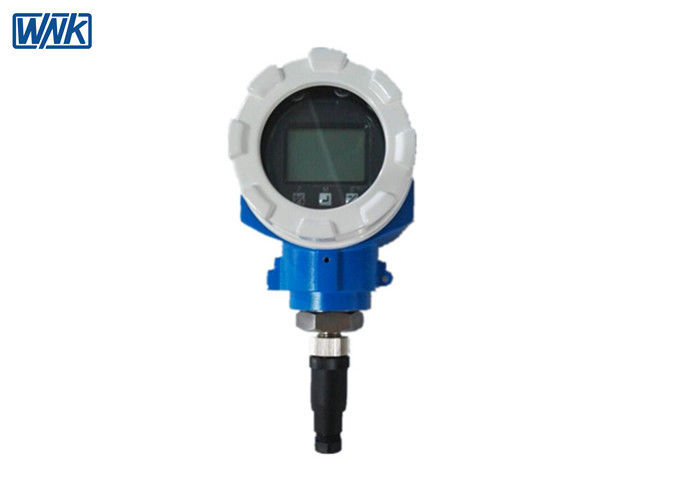

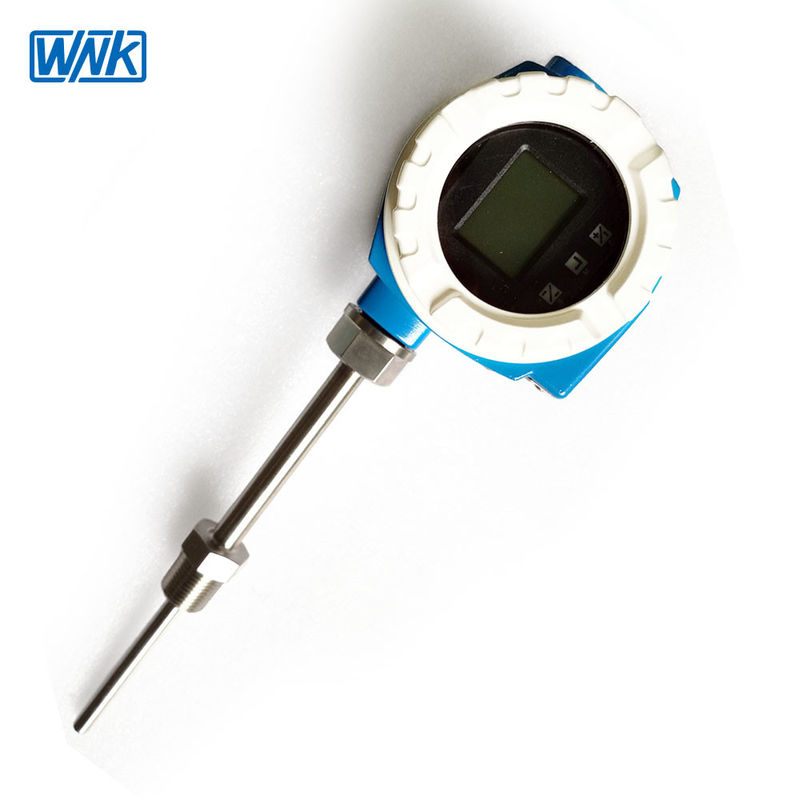

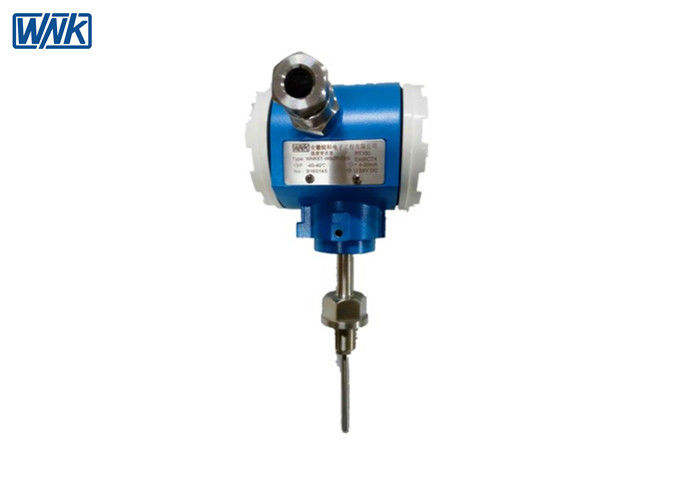

Nasz przetwornik temperatury WNK6T z magistralą polową PROFIBUS-PA został zatwierdzony przez PROFIBUS Nutzerorganisation eV. Do czujnika temperatury możemy dostarczyć rezystor termiczny, termoparę itp. zwykle używane w przemyśle, możemy również dostarczyć czujnik specjalny, w tym czujnik wysokotemperaturowy, typ wysokociśnieniowy, typ zdrowotny, ze specjalnym materiałem lub czujnikiem z powłoką itp. Dopuszczalny jest również czujnik niestandardowy.
1. Wejście uniwersalne
2. Wysoka precyzja, cyfrowa precyzja do: ± 0,01°C
3. Dryf długoterminowy <0,1/rok
4. Zainstaluj łatwo, bardziej elastycznie
5. Dostępne są wyjścia 4~20mA/Hart/Profibus PA
6. Funkcja autodiagnostyki
| Pomiar mediów |
ciecz, gaz |
| Zakres pomiarowy |
-270 ~ 800 ℃ (rezystor termiczny PT100) |
| 0 ~ 1300 ℃, (termopara K) |
| Zakres zasilania |
9~45V (9~24V, np.) |
| Sygnał wyjściowy |
4~20mA/Hart/Profibus PA |
| Dokładność cyfrowa |
±0,01℃, wejście PT100 |
| Wewnętrzny błąd kompensacji zimnego końca |
＜0,25℃±0,1%/10℃ |
| Dryft temperaturowy |
±0,05%/10 ℃zakres pełnej skali |
| 0,1% w zakresie od -10°C do 60°C |
| Wpływ zasilania na zasięg |
＜0,005%/V w pełnym zakresie |
| Dryf długoterminowy |
<0,1/rok |
| Dopuszczalna temperatura |
Temperatura otoczenia |
Temperatura przechowywania |
| T4 |
Bezpieczna obsługa (T6) |
| -40...85℃ |
-40...60℃ |
-40...95℃ |
| Klasa ochrony |
IP66/67 |
| Wilgotność względna |
≤98%, dozwolona kondensacja |
| Kompatybilność elektromagnetyczna |
Zgodnie z EN 61 326 |
Zastosowanie produktu (Profibus-PA)
Arkusz zamówienia
| WNK6T |
Inteligentny przetwornik temperatury |
| Kod |
Zatwierdzenia |
| A |
Do obszarów niezabezpieczonych przed eksplozją |
| 1 |
ATEX II 1/2G EExia II CT6 |
| 2 |
ATEX II 1/2G EExia II CT6, zabezpieczenie przed przepełnieniem WHG |
| 3 |
ATEX II 1/2D |
| 4 |
ATEX II 1/3GD EExia II CT6 |
| 5 |
ATEX II 1/3D |
| 6 |
ATEX II 2G EEx d II T6 |
| 7 |
ATEX II 3G EEx nA II CT6 |
| Aby uzyskać inne atesty lub uzyskać więcej informacji, skontaktuj się z nami |
| Kod |
Komunikacja, wyświetlacz, obsługa |
| A |
4...20mA HART,LCD,praca na zewnątrz |
| B |
4...20mA HART,LCD,praca wewnątrz |
| C |
4...20mA HART |
| M |
PROFIBUS PA,LCD,praca na zewnątrz |
| N |
PROFIBUS PA,LCD, obsługa wewnątrz |
| O |
PROFIBUS PA |
| P |
FF, LCD, obsługa na zewnątrz |
| Q |
FF, LCD, obsługa wewnątrz |
| R |
FF |
| Kod |
Mieszkania; Wejście kablowe; Ochrona |
| A |
Aluminium14,M20*1,5,IP66/67/NEMA 6P |
| B |
Aluminium14,G1/2,IP66/67/NEMA 6P |
| C |
Aluminium14,1/2NPT,IP66/67/NEMA 6P |
| Kod |
Rodzaj przetwornika łączącego się z czujnikiem |
| X1 |
Typ integralny |
| X2 |
Typ podziału |
| W przypadku typu integralnego należy wybrać dodatkową opcję połączenia |
| Kod |
Typ wejścia, zakres pomiarowy |
Kod |
Typ wejścia, zakres pomiarowy |
| OA |
Om, 0 ~ 100 Ω |
RA |
Termopara, S |
| OB |
Om, 0 ~ 260 Ω |
RB |
Termopara, R |
| OC |
Om, 0 ~ 390 Ω |
RC |
Termopara, B |
| OD |
Om, 0 ~ 3900 Ω |
RD |
Termopara, K |
| OE |
Och, PT100 |
ODNOŚNIE |
Termopara, N |
| Z |
Och, PT1000 |
RF |
Termopara, E |
| OG |
Och, CU50 |
RG |
Termopara, J |
| OH |
Och, CU100 |
PRAWA |
Termopara, T |
| DA |
Napięcie, -20 ~ 20 mV |
|
|
| DB |
Napięcie, -50~50mV |
|
|
| DC |
Napięcie, -75~75mV |
|
|
| DD |
Napięcie, -750~750mV |
|
|
| Kod |
Normalizacja,jednostka |
| 1 |
Standaryzacja: zakres znamionowy, stopień C |
| 2 |
Standaryzacja: zakres znamionowy, stopień F |
| 3 |
Standaryzacja: zakres znamionowy, stopień R
|
| Kod |
Opcja |
| A |
NIE |
| M |
Wspornik montażowy do ściany |
| U |
Uchwyt montażowy do rury |
| Kod |
Dodatkowa opcja dla typu intergralnego (interfejs: przetwornik do czujnika) |
| F1 |
M10*1 |
F4 |
M20*1,5 |
| F2 |
M12*1 |
F5 |
M24*1,5 |
| F3 |
M18*1,5 |
F6 |
Według wymagań klienta |
| Typowy model#: WNK6T AAA X2RD 1U |
Często zadawane pytania
P: Czy jesteś producentem lub firmą handlową?
Odp.: Jesteśmy profesjonalnym producentem urządzeń do pomiaru ciśnienia/poziomu/temperatury z ponad 13-letnim doświadczeniem. Adres naszej fabryki to: 4/F, Bldg #6, No.168, Xiangzhang Road, High-tech District, 230088, Hefei, prowincja Anhui, Chiny.
P: Jaki jest Twój system kontroli jakości?
Odp.: Jesteśmy producentem posiadającym certyfikat ISO 9001-2015, mamy ścisły system kontroli jakości. Oprócz kalibracji, każdy zestaw produktów przed wysyłką wykonujemy również kompensację temperatury i test starzenia, dzięki czemu jakość jest gwarantowana.
P: Jaka jest gwarancja na Twoje produkty?
Odp.: 12 miesięcy od daty wysyłki w przypadku szkód nie spowodowanych przez człowieka.
P: Czy możemy używać naszego logo na produktach? Czy dostarczasz produkty dostosowane do indywidualnych potrzeb?
Tak. Możemy użyć Twojego logo, możemy dostarczyć produkty dostosowane do wymagań. OEM/ODM jest mile widziany
P: Jakie jest Twoje MOQ?
Odp.: Nie mamy limitów MOQ, dopuszczalne jest zamówienie w małych ilościach.
P: Jaki jest transport?
Odp.: Ekspresy takie jak DHL, Fedex, TNT, UPS w przypadku przedpłat za fracht, mogą również skorzystać z własnego konta kurierskiego w celu odbioru frachtu. Więcej towarów możemy zorganizować drogą powietrzną lub morską.
