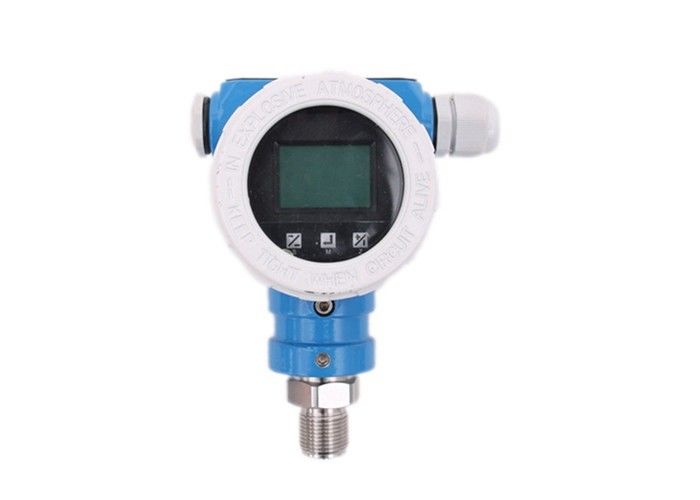

Name: Zmiennik ciśnienia piezoresystywnego o regulacyjnym tłumieniu do pomiaru pary płynnej gazu
Brand: Hefei WNK Smart Technology Co.,Ltd
SKU: WNK51
Price: 45.00 USD
Availability: InStock

Dom > produkty > Inteligentny nadajnik ciśnienia >

Zmiennik ciśnienia piezoresystywnego o regulacyjnym tłumieniu do pomiaru pary płynnej gazu

inteligentny przetwornik ciśnienia

inteligentny czujnik ciśnienia

Miejsce pochodzenia:

Anhui, Chiny

Nazwa handlowa:

WNK

Orzecznictwo:

CE, ISO, HART

Numer modelu:

WNK51

Skontaktuj się z nami

Poproś o wycenę

Zmiennik ciśnienia piezoresystywnego o regulacyjnym tłumieniu do pomiaru pary płynnej gazu

Product Details

Zmierz media:

Ciecz, gaz i para

Sygnały wyjściowe:

4~20mA, Hart, Profibus, FF

Dokładność:

0,05%

Zakres ciśnienia:

-100KPA ~ 70MPA

Klasa ochrony:

IP66/67

Materiał obudowy:

Aluminium

Zasilanie:

10,5 ~ 30 V prądu stałego

Odporność na eksplozję:

ExiaIICT4, ExiaIICT6, ExdIICT6

Aplikacja:

Pomiar ciśnienia

Czujnik przyjęty:

czujnik ciśnienia z monokrystalicznego krzemu

Podkreślić:

inteligentny przetwornik ciśnienia

inteligentny czujnik ciśnienia

Payment & Shipping Terms

Minimalne zamówienie

1 zestaw

Cena

negotiable

Szczegóły pakowania

Standardowe opakowanie kartonowe eksportowe

Czas dostawy

3 ~ 5 dni roboczych

Zasady płatności

T/T, Western Union,

Możliwość Supply

200 zestawów/dzień

WNK83MA Niestandardowy zasilacz kablowy 0,5 - 4,5 V Prąd stały, inteligentny czujnik ciśnienia

Uzyskaj najlepszą cenę

Wideo

Inteligentny przetwornik ciśnienia wody, oleju i powietrza, zasilacz 4,75–5,25 V DC CE

Uzyskaj najlepszą cenę

Wideo

Materiał mosiężny Wysokiej dokładności nadajnik ciśnienia nadajnik poziomu płynu 1/4 NPT

Uzyskaj najlepszą cenę

Wideo

G1/4 Packard pojemnościowy miniprężnik dla pary płynnego gazu

Uzyskaj najlepszą cenę

Skontaktuj się z nami

86-551-65369655

Skontaktuj się teraz

Product Description

Inteligentny przetwornik ciśnienia z regulowanym tłumieniem do pomiaru pary gazowo-cieczowej

Zmiennik ciśnienia piezoresystywnego o regulacyjnym tłumieniu do pomiaru pary płynnej gazu

Przetwornik ciśnienia serii WNK5 to wysokowydajny przetwornik ciśnienia dostarczany przez firmę Hefei WNK Smart Technology Co., Ltd. Przekształca on sygnał fizyczny ciśnienia, różnicy ciśnień, poziomu itp. na sygnał standardowy, gromadząc czujnik komorowy i cyfrowy obwód przetwarzający.

Nasza seria WNK5 charakteryzuje się najlepszą precyzją i jednorodnością sygnału dzięki zastosowaniu zaawansowanej technologii cyfrowej układów scalonych. Każdy zestaw przetwornika jest w naszej fabryce kompensowany do temperatury otoczenia, aby zapewnić maksymalną precyzję i mini dryf w szerokim zakresie temperatur roboczych.

Zastosowanie produktu
1. Pomiar ciśnienia względnego i bezwzględnego gazów, pary lub cieczy we wszystkich obszarach procesów inżynieryjnych i pomiarów.
2. Pomiar poziomu, objętości lub masy cieczy.
3. Pracując z elementem detekcyjnym, zmierzyć przepływ gazów, pary i cieczy. (przepływ objętościowy i masowy)
4. Wysokie ciśnienie do 700bar.

Cecha produktu
1. Wysoka dokładność odniesienia do 0,05%.
2. Dryft długoterminowy ≤±0,25%URL przez 1 rok.
3. Opcjonalnie protokół Hart, PROFIBUS-PA lub FF.
4. Iskrobezpieczne i przeciwwybuchowe Exd
5. Współczynnik zmniejszania zakresu 100:1
6. Inteligentny typ ułatwiający kalibrację

Dane techniczne

Zmierzone media	ciecz, gaz i para
Zakres ciśnienia	-100KPa~70MPa
Sygnały wyjściowe	4~20mA, Hart, PROFIBUS-PA dla opcji
Dokładność	0,075%, wyższe na zamówienie
Stabilność	±0,15% adresu URL przez 5 lat
Dryft temperaturowy	±0,03% adresu URL/10°C
Wyświetlacz	Opcjonalnie wyświetlacz LCD lub wskaźnik
Materiał obudowy	Aluminium14
Połączenie procesowe	M20×1,5;G1/2;1/2NPT
Klasa ochrony	IP66/67
Były dowód	Exia II CT4, inna opcja
Zasilanie	10,5–55 V prądu stałego 10,5–30 V prądu stałego
Temperatura otoczenia	-40 do 85°C, -40 do 80°C dla złącza LCD
Temperatura przechowywania	-45 do 85°C, -40 do 80°C dla złącza LCD;
Pomiar	z wyświetlaczem: 9512652 (mm)
Pomiar	bez wyświetlacza: 9511552 (mm)
Waga netto	1,7 kg (bez wspornika i przyłącza procesowego)

Schemat instalacji

Arkusz zamówienia

Model	Szczegóły produktu
WNK51	inteligentny, precyzyjny przetwornik ciśnienia
Kod	Aprobata
A	Do obszarów innych niż niebezpieczne
1	ExiaIICT6
2	ExiaIICT4
3	ExdIIBT6
Aby uzyskać inne atesty lub uzyskać więcej informacji, skontaktuj się z nami
Kod	Kod wyjściowy
A	4…20 mA
H	4…20mA, HART
P	PROFIBUS-PA
F	FF
Kod	Wyświetlacz
A	Brak wyświetlacza
L	LCD
Kod	Mieszkania; Wejście kablowe; Ochrona
A	Aluminium14,M20×1,5,IP66/67
B	Aluminium 14,G1/2,IP66/67
C	Aluminium14,1/2NPT,IP66/67
Kod	Zakres czujnika dla ciśnienia manometrycznego	Kod	Zakres czujnika, dla ciśnienia bezwzględnego
1C	100 mbar (10 kPa/1 mH2O)	2C	100 mbar (10 kPa/1 mH2O)
1E	250 mbar (25 kPa/2,5 mH2O)	2E	250 mbar (25 kPa/2,5 mH2O)
1F	400 mbar (40 kPa/4 mH2O)	2F	400 mbar (40 kPa/4 mH2O)
1H	1 bar (100 kPa/10 mH2O)	2H	1 bar (100 kPa/10 mH2O)
1 tys	2 bary (200 kPa/20 mH2O)	2 tys	2 bary (200 kPa/20 mH2O)
1M	4 bary (400 kPa/40 mH2O)	2M	4 bary (400 kPa/40 mH2O)
1P	10 barów (1 MPa/100 mH2O)	2P	10 barów (1 MPa/100 mH2O)
1S	40 barów (4MPa/400mH2O)	2S	40 barów (4MPa/400mH2O)
1U	100 barów (10 MPa/1000 mH2O)	2U	100 barów (10 MPa/1000 mH2O)
1 W	400 barów (40 MPa/4000 mH2O)	2W	400 barów (40 MPa/4000 mH2O)
1X	700 barów (70 MPa/7000 mH2O)	2X	700 barów (70 MPa/7000 mH2O)
Kod	Kalibracja, jednostka
1	Zakres czujnika, mbar/bar
2	Zakres czujnika, kPa/MPa
3	Zakres czujnika, mmH2O/mH2O
4	Zakres czujnika, psi
Kod	Materiał membrany
1	316L
2	Stop C-276
X	Inne specjalne wymagania
W przypadku innych specjalnych rodzajów membran prosimy o kontakt.
Kod	Przyłącze procesowe; śruba
GA	Gwint zewnętrzny G1/2, otwór wewnętrzny 3mm,316
GB	Gwint zewnętrzny G1/2, otwór wewnętrzny 11,4 mm, 316
GC	Gwint wewnętrzny G1/2, otwór wewnętrzny 3mm,316
GD	Gwint wewnętrzny G1/2, otwór wewnętrzny 11,4 mm, 316
NA	Gwint zewnętrzny 1/2NPT, otwór wewnętrzny 3mm,316
Uwaga	Gwint zewnętrzny 1/2NPT, otwór wewnętrzny 11,4 mm, 316
NC	Gwint wewnętrzny 1/2NPT, otwór wewnętrzny 3mm,316
ND	Gwint wewnętrzny 1/2NPT, otwór wewnętrzny 11,4 mm, 316
MAMA	Gwint zewnętrzny M20×1,5, otwór wewnętrzny 3mm,316
MB	Gwint zewnętrzny M20×1,5, otwór wewnętrzny 11,4mm, 316
JX	Inne specjalne wymagania
W przypadku innych specjalnych gwintów przyłączeniowych prosimy o kontakt z nami.
Kod	Materiał przyłącza procesowego
3	316
H	Stop C
Kod	Ochrona przeciwprzepięciowa
A	NIE
M	Ochrona przeciwprzepięciowa
Kod	Wspornik montażowy
A	NIE
U	Uchwyt montażowy do rury
Typowy model#:WNK51 AHL A1P21 MA3 AU
